近年來，許多產品的制造要求基于現有的原型或?qū)嵨铮纱水a(chǎn)生了逆向工程的概念。目前，大多數關于逆向工程的研究主要集中在實物的逆向重構上，稱為“實物逆向工程”，其可定義為：逆向工程是將現有零件的模型(稱為零件原型)轉變?yōu)镃AD模型相關的數字化技術、集合模型重建技術和產品制造技術的總稱，是已有產品或?qū)嵨锬Ｐ娃D(zhuǎn)化為工程設計模型和概念模型，在此基礎上對已有產品進行深化和再創造的過程。

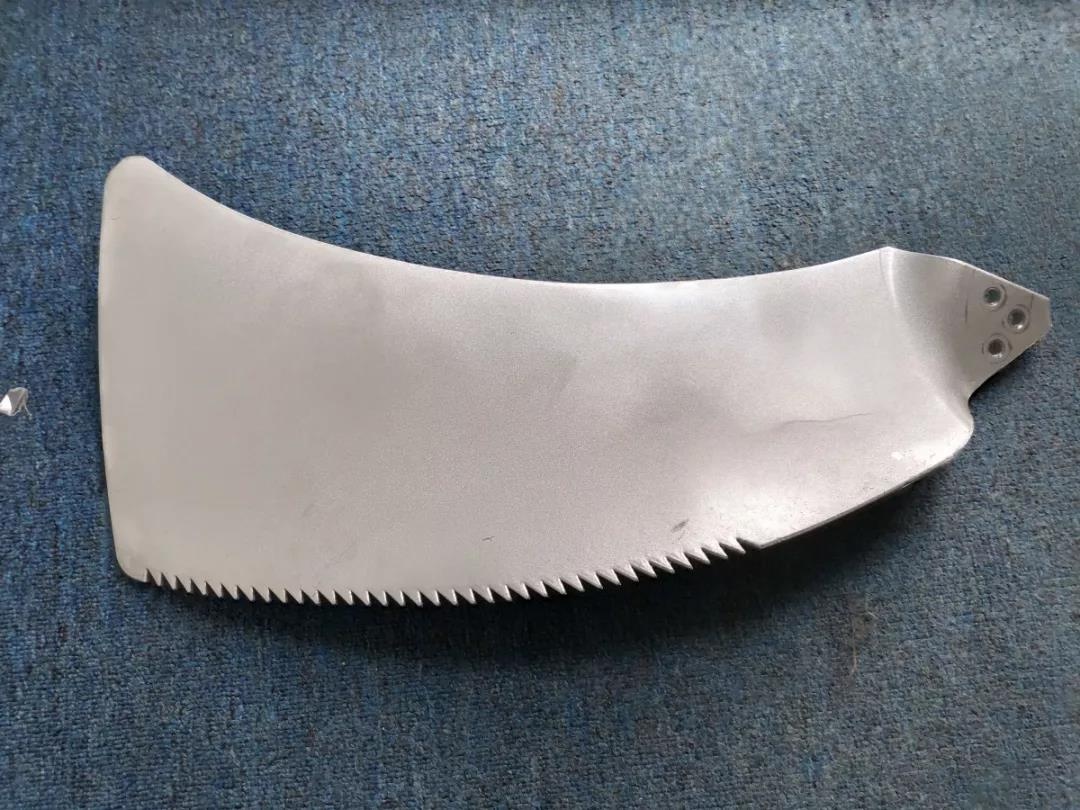

　　對葉片進行掃描，獲取三維數據

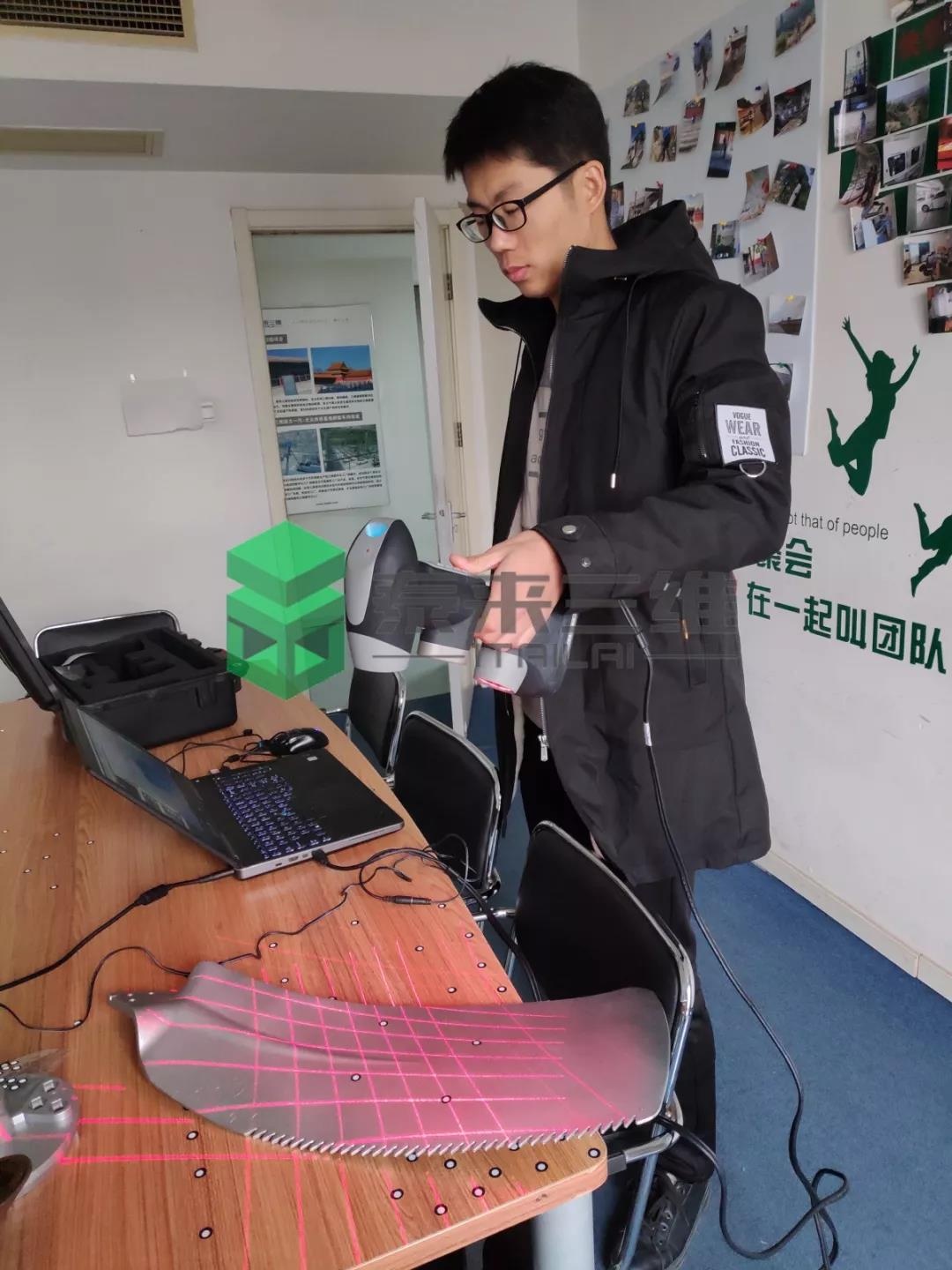

　　葉片屬于比較復雜的自由曲面產品，因此，它對曲面的質量要求比較高，在測量時需要高效、精確和完整地采集樣件的表面數據，為后期曲面重構獲得高質量的曲面做基礎。在產品的逆向開發中，樣件的三維數據采集主要通過三維掃描儀完成。此次采用ZGScan 717手持式三維激光掃描儀采集葉片的三維數據。

獲取數據

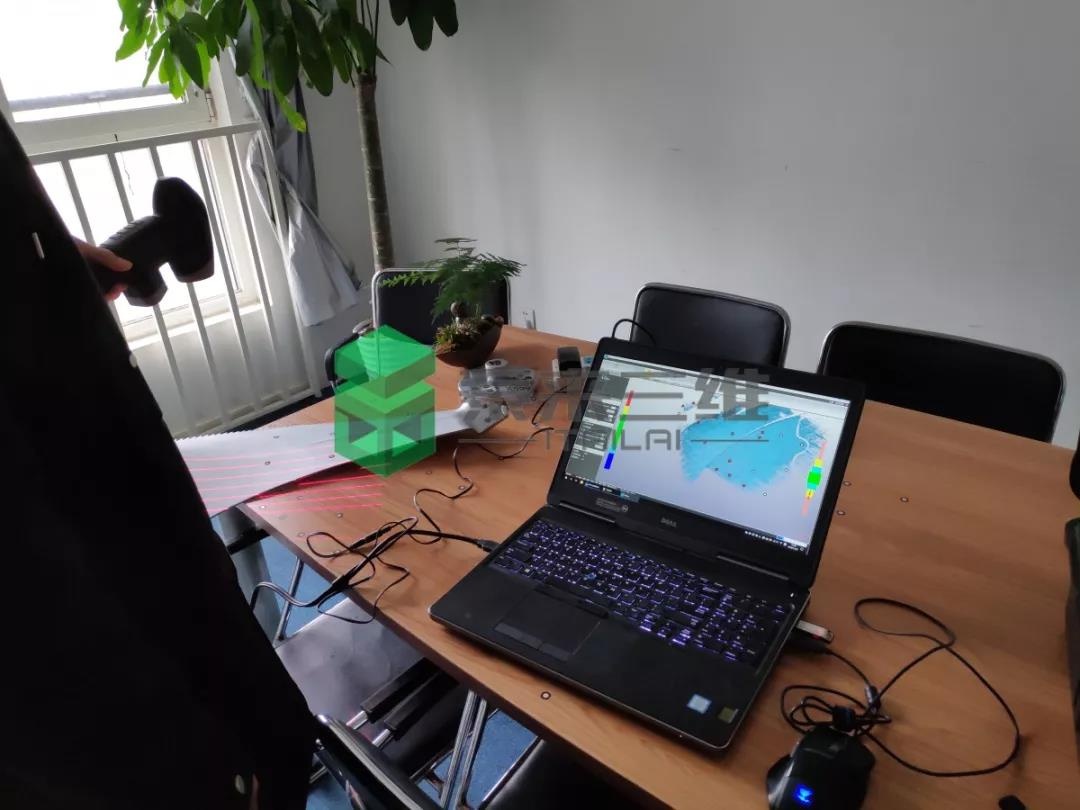

軟件實時顯示模型2

　　生成三角網模型

　　從掃描儀所測的原始數據，由軟件進行整合后，我們專業的技術工程師對采集到的數據進行必要的過濾與修正，從而獲得構建樣本零件原始幾何模型的數據。

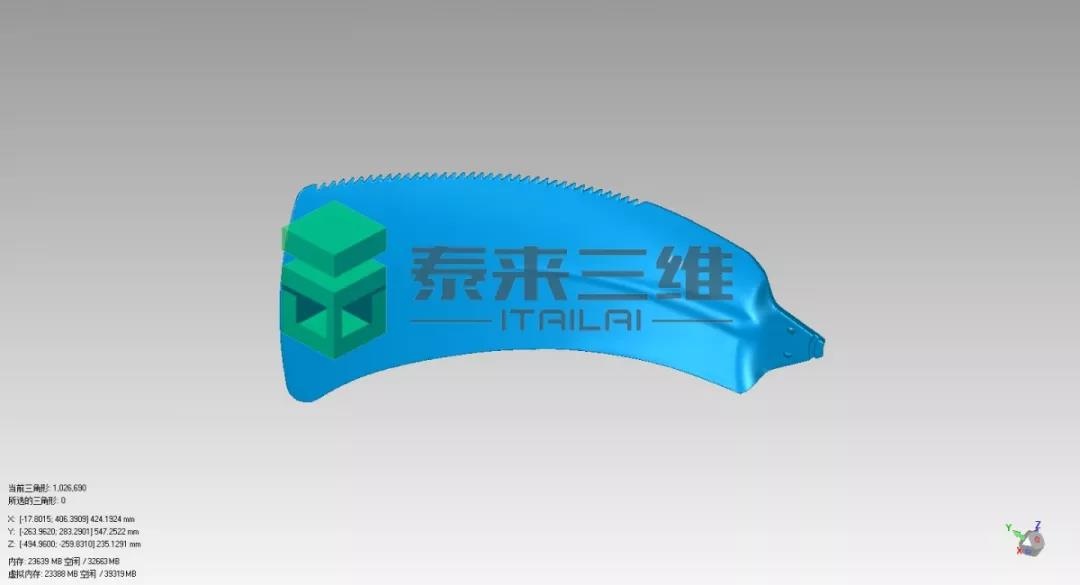

三角網模型

　　進行逆向建模

　　我們所說的逆向建模就是以原有數據為參考，重新構建模型。新建的模型要做到與原數據相近，所以，我們在建模時需要盡可能站在原型設計者的角度去思考，只有清楚了原型建模思路就能開始我們的逆向建模了。

逆向模型

　　結語

　　逆向工程作為一門獨立的技術，它可以用于損壞或磨損零件的還原，也可以用于數字化模型檢測，目前已用于諸多領域，在汽車、航天、制鞋、醫療、模具和消費性電子等制造行業都可以發現逆向工程的痕跡。我們可以預見，逆向工程將在制造加工產業中得到更廣泛的運用。
