建筑外立面測量改造

作為城市更新美化工作中的一部分

在提升城市整體美感的同時

也保障了公共建筑的安全性

當前我國正進入城市化快速增長時期

如何進行建筑的更新改造和現代化建設

是當今城市化面臨的重大課題

 外立面測量數據的完整性、精準性

是建筑改造是否成功的關鍵

傳統測繪手段在滿足舊城改造設計方面

體現出諸多不足

?傳統外立面測量所面臨的問題：

• 傳統尺子等測量方式所得數據精度不夠；

• 人工測量導致數據采集不夠完整；

• 掃描面積大，數據繁雜，工作效率低；

• 高處數據采集時存在一定的安全風險；

• 數據儲存難度大，容易丟失。

通過三維激光掃描技術對建筑物進行無接觸掃描，能快速獲取建筑物外立面的密集點云和影像。

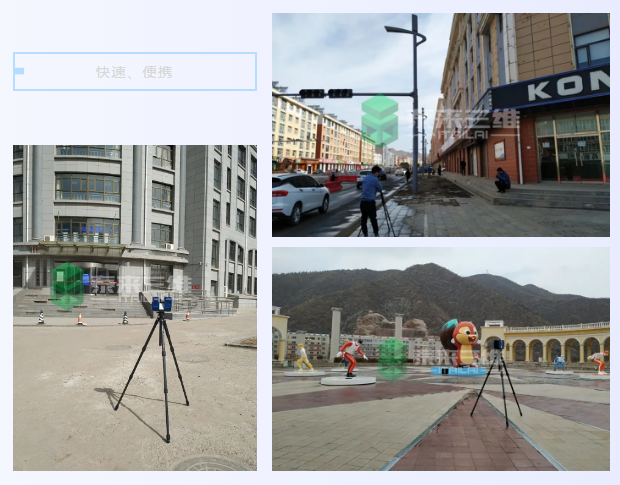

三維激光掃描技術具有快速、精準、完整、自動獲取、智能化等優點，所得數據可用作電子永久存檔，是建筑物外立面測量工作中一種更新、更快、更便捷的測量作業方式，可為建筑外立面改造工作提供重要的數據基礎。

建筑外立面測量流程

掃描環境勘查

對掃描環境進行判定檢查。排除掃描的不利因素外，要根據掃描環境進行整體項目方案策劃，如布靶點位置和設站數量等。

外業數據采集

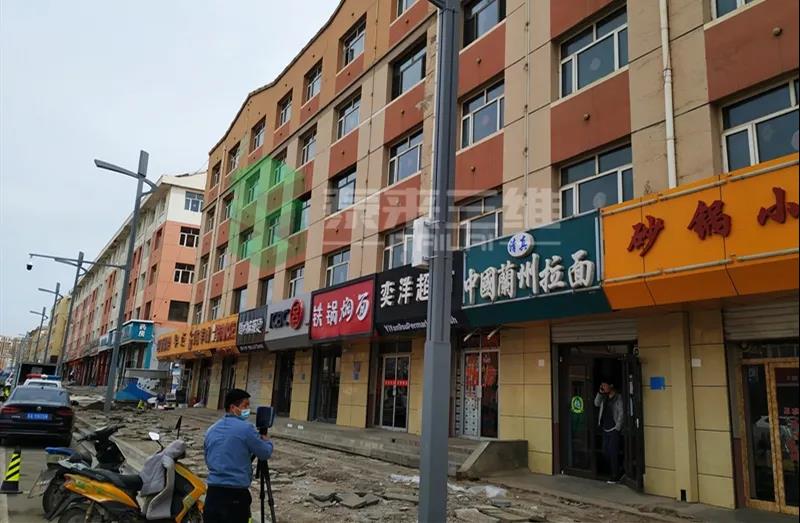

外業數據采集是整體項目進行中重要的一步，數據采集是否完整精準是項目質量的直接表現。

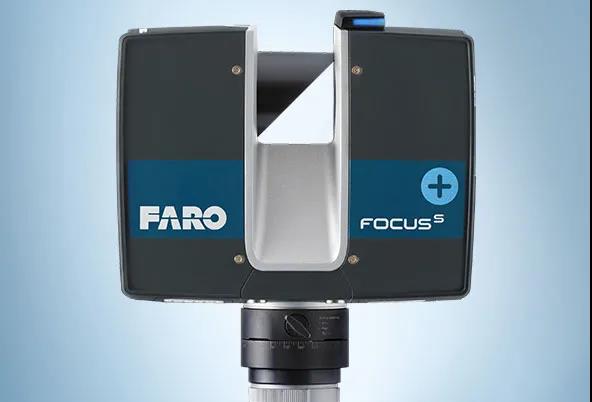

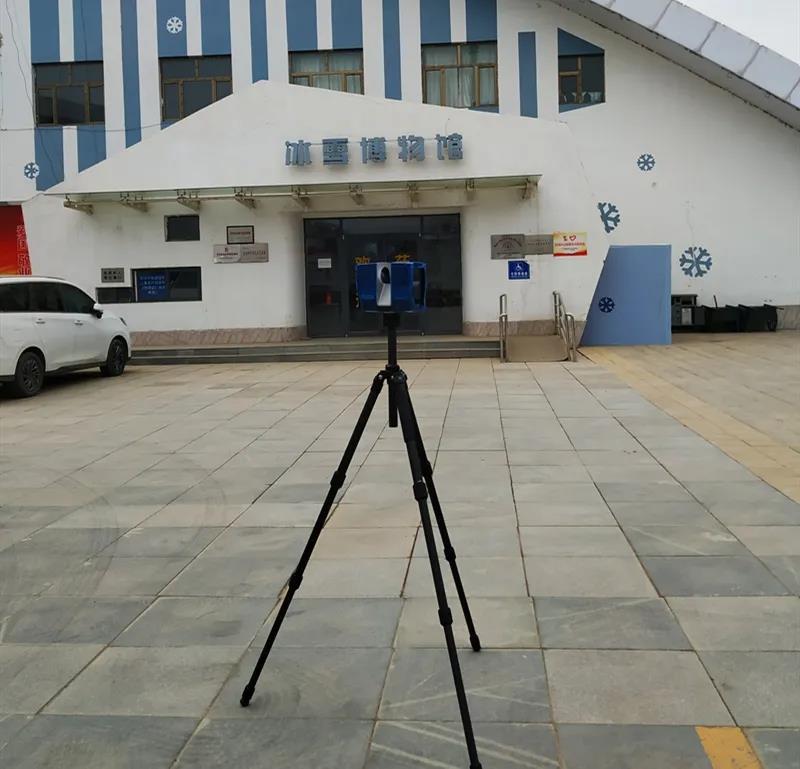

我們采用FARO Focus Plus350三維激光掃描儀，進行大空間自動式智能化數據獲取。同時做好數據采集過程中所遇到的問題，保障項目順利進行。

內業數據處理

內業數據處理即通過人工借助計算機數據處理軟件，對采集到的三維數據進行整理的過程。

1. 數據拼接

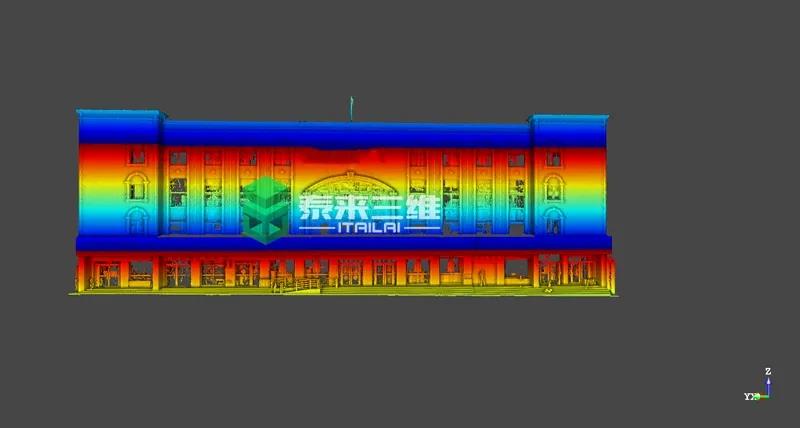

通過專業的三維數據處理軟件對收集到的點云數據進行拼接。得到一個整體的點云數據。

2. 數據降噪

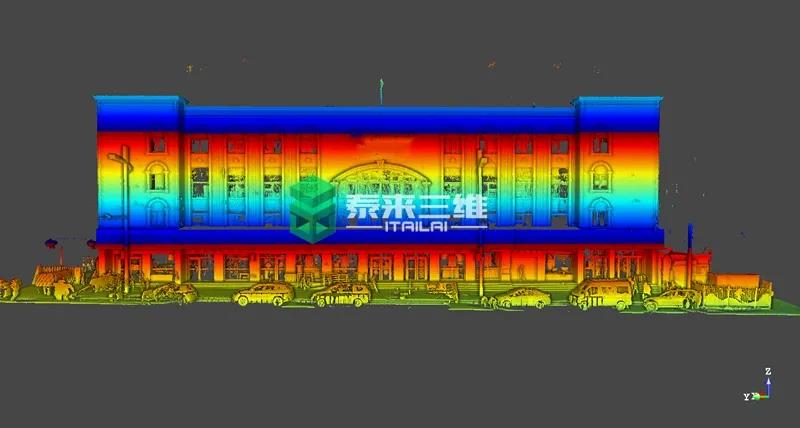

通過軟件中的點云去噪功能，將收集到的三維數據進行無效或無用噪點數據的刪除。得到一個干凈整潔的點云數據。

3. 制圖

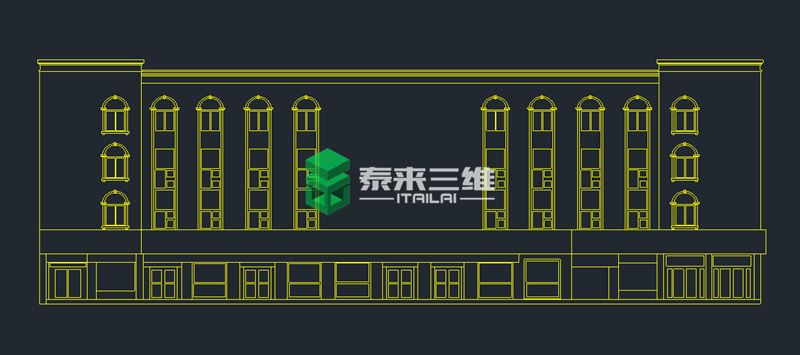

將點云數據導入CAD軟件中，通過技術人員操作最終得到建筑立面圖，包含整體的外立面、改造部位展開面等。

數據交付應用

將最終處理后的數據進行整理交付，甲方可依據泰來三維所提供的數據進行外立面改造分析、數據存檔、建筑體3D模型制作等。

三維激光掃描技術可實現每秒鐘上百萬個點云數據的獲取，大大提高了工作效率，降低了項目實施時人力物力的投入成本。

采用三維激光掃描技術可以逆向繪制CAD圖紙，協助改造項目進行設計、施工、測量等工作，且數據的真實性，可保障建筑改造項目的實施質量，使項目施工更具有針對性。
