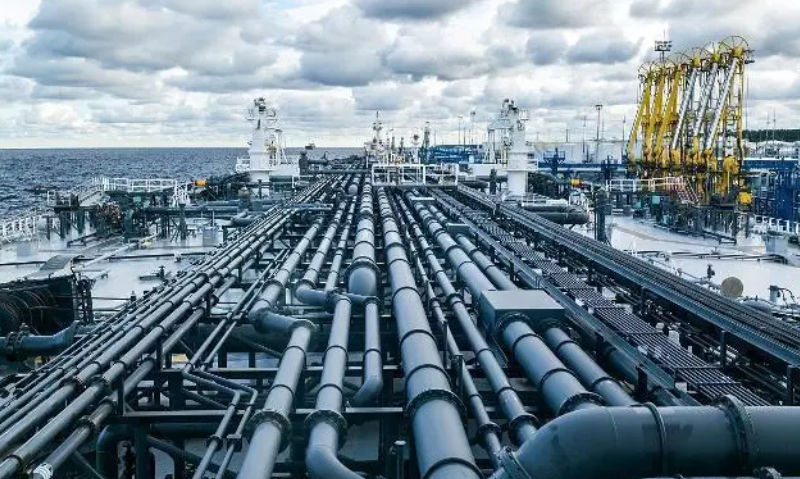

▍圖片源于網絡如侵聯刪
隨著我國對油氣資源的需求不斷增加，長輸管道業務得到了快速發展，石油石化行業圍繞兩化融合總體目標，實現數字化轉型和智能化管理，全力打造以“數字化辦公、管理數字化智能化”為特色的數字化油氣田。
石油石化行業是一個非常龐大復雜的組織機構，企業中的設備錯綜復雜，管道縱橫交錯，生產設備安裝、管理、維護、改造等急需智能化管理。
本項目通過對某石油管道的三維激光掃描，快速采集到管道線路和設備的精確三維坐標，獲取精準完整的三維掃描數據，實現油庫管線現狀調查，為后期三維場景重建改造維護提供有力的數據支持。

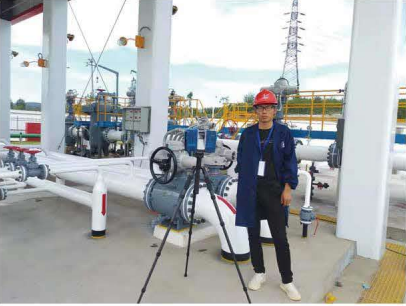

▍三維掃描石油管道現場圖

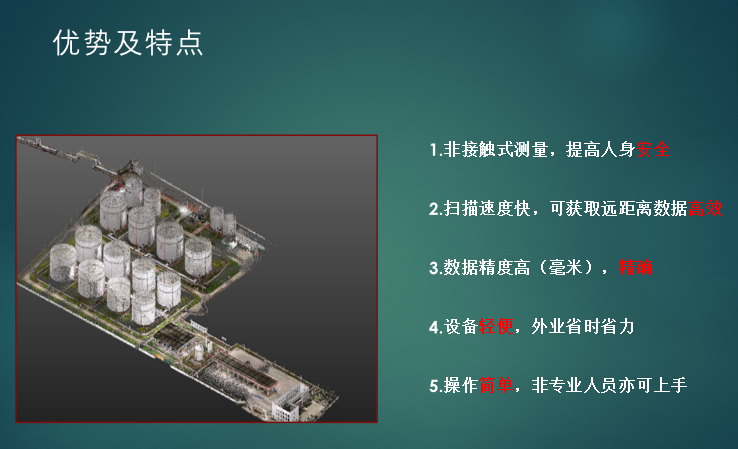

由于設備錯綜復雜，管道縱橫交錯，通過人為測量方式存在諸多的障礙，而且很難保證數據的精確程度，而三維激光掃描技術具有高精度、高效和安全性等優勢 ：
采用FARO 大空間三維激光掃描儀對油庫管道進行三維點云數據采集。

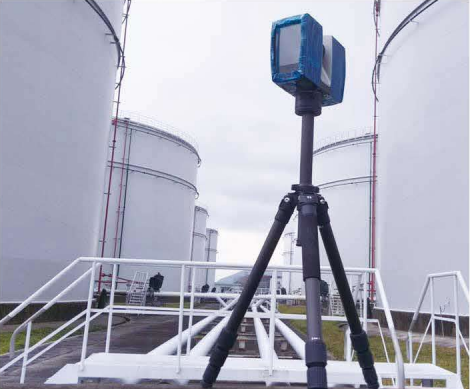

▍油庫管線三維掃描現場圖

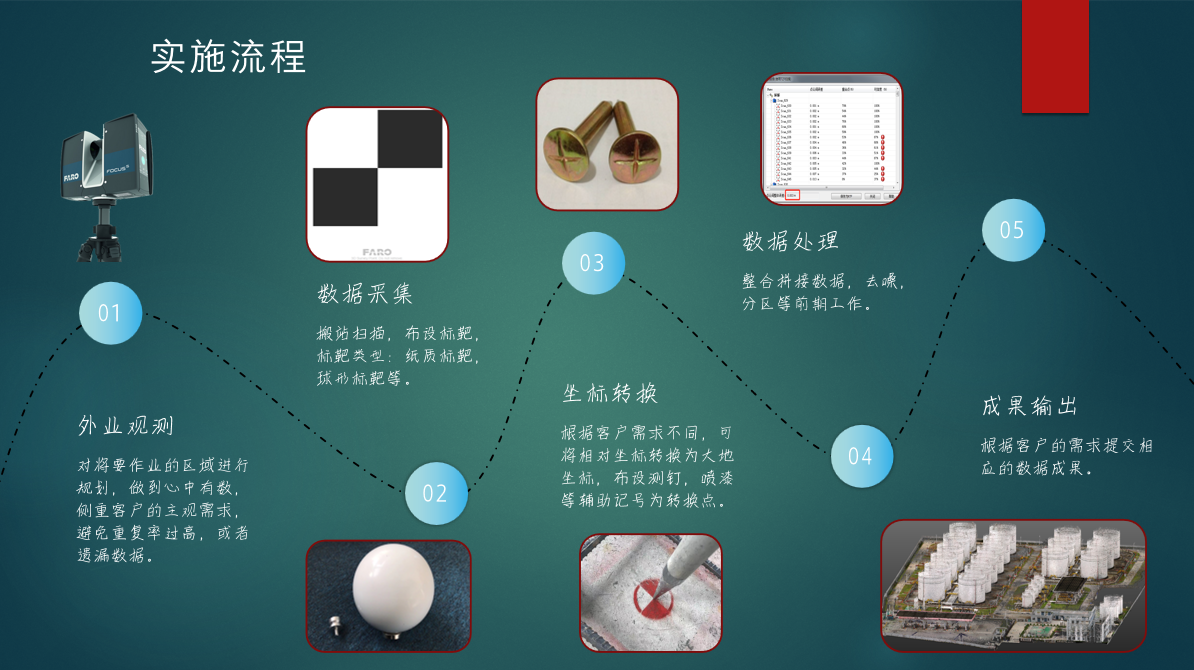

▍油庫管線三維掃描流程

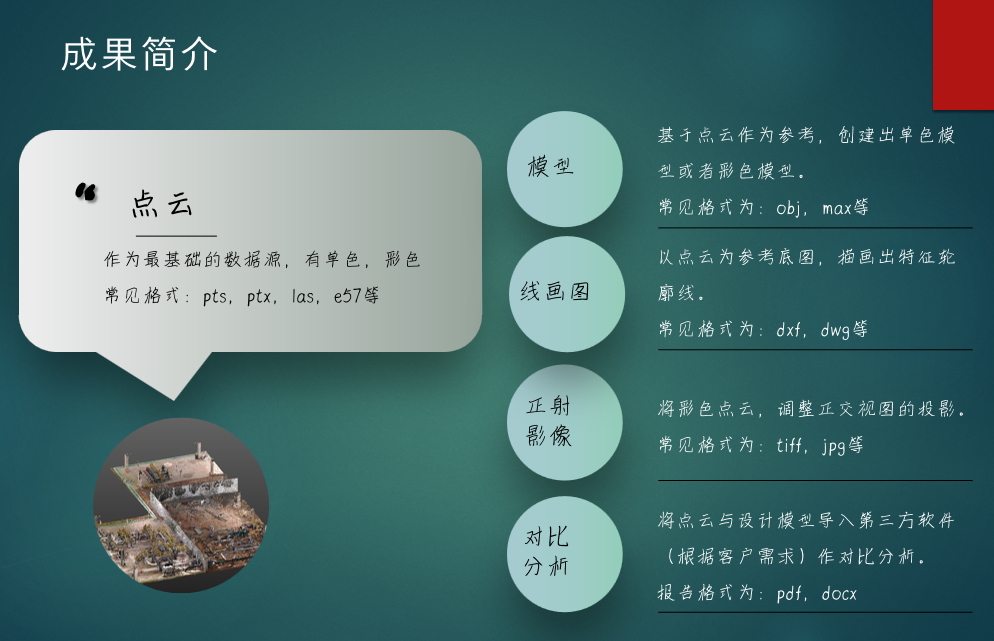

▍三維掃描成果簡介

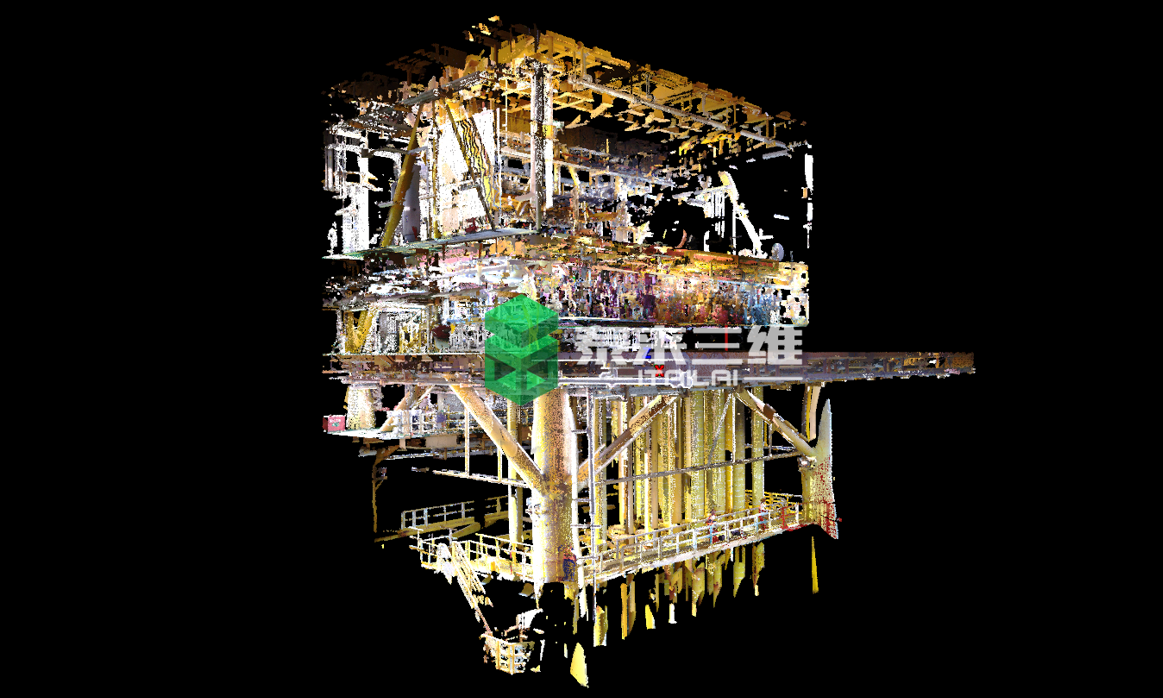

▍彩色點云-整體層次透視圖

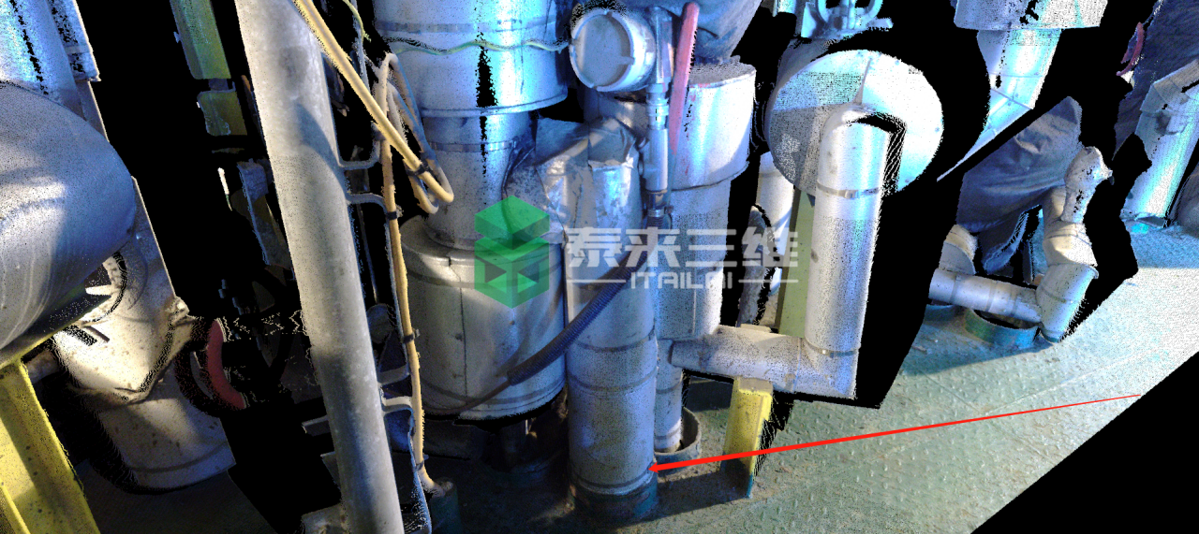

▍預安裝起點截圖

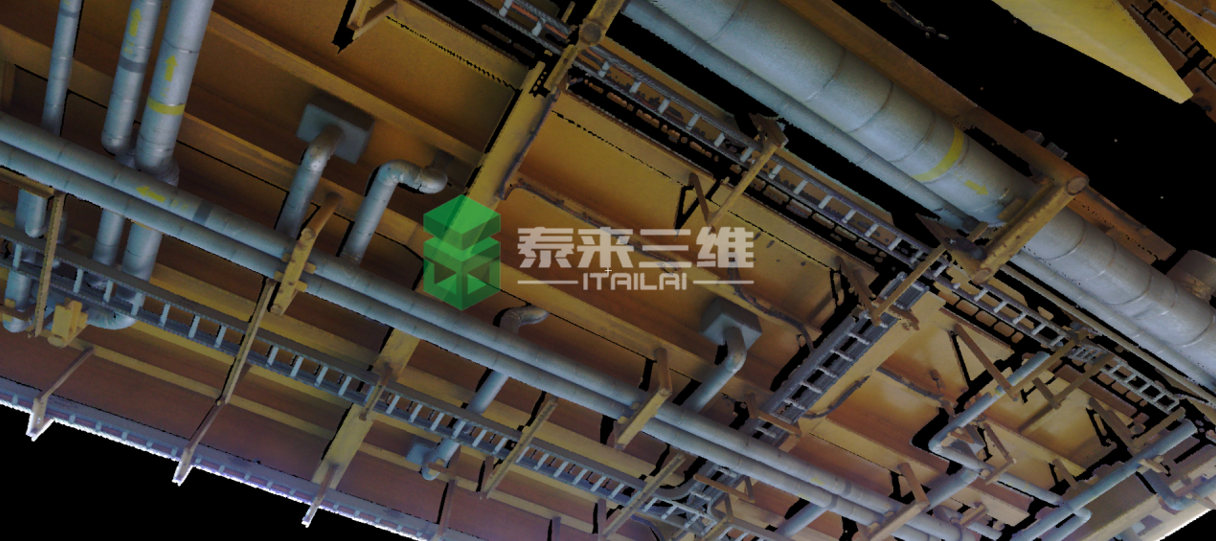

▍平臺底部視圖

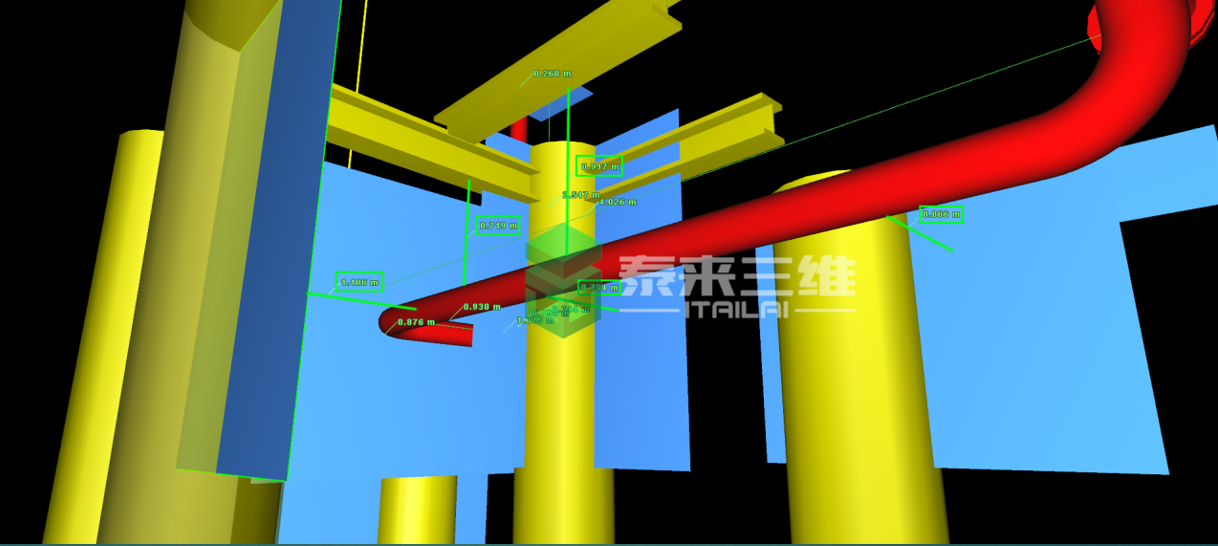

▍模擬管線周圍尺寸關系截圖
本期小結：
通過三維掃描技術獲取油庫三維掃描數據，實現油庫數字智能化管理：設計、維修維護，應急預案演練、培訓，廠區重要區域原樣搬遷、管線逆向建模，現狀調查，預置管線安裝走向，碰撞分析，油罐及主要構件的形變分析。努力實現以“數字化辦公、數字化智能化管理”為特色的數字化油氣田。
