一、項目背景
變電站 電力輸送等電力系統結構復雜，隨著對測量精度的要求越來越高，利用傳統測量方法很難滿足要求。而現代三維掃描技術非接觸式激光測距，安全快速，成本低，數據精確可靠。
避免了傳統人工作業的危險性和人為因素對測量結果的影響，數據成果更加客觀、真實。
通過三維激光掃描儀對變電站進行三維掃描，獲取精準三維掃描模型，實現數字化孿生精準數據支持。

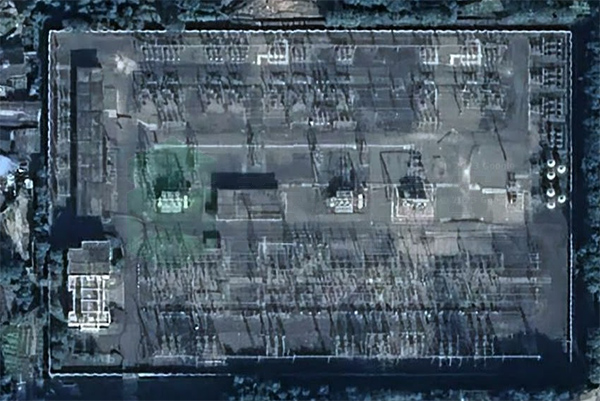

▍變電站影像圖
▍變電站三維掃描
1、數字化存檔:為電站提供1:1三維數據模型,供日后改造、破損修建、搬遷的重要依據。
2、數字化電站:為數字化電站管理、虛擬電站學習與培訓等提供3D模型依據。

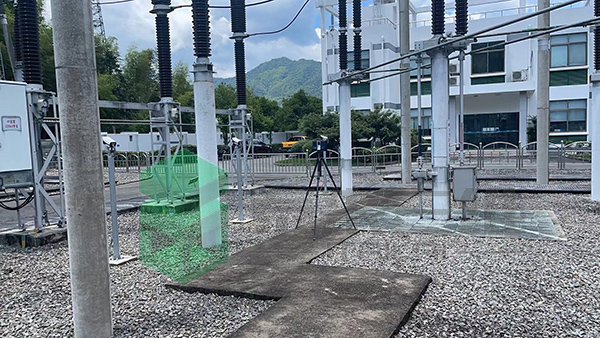

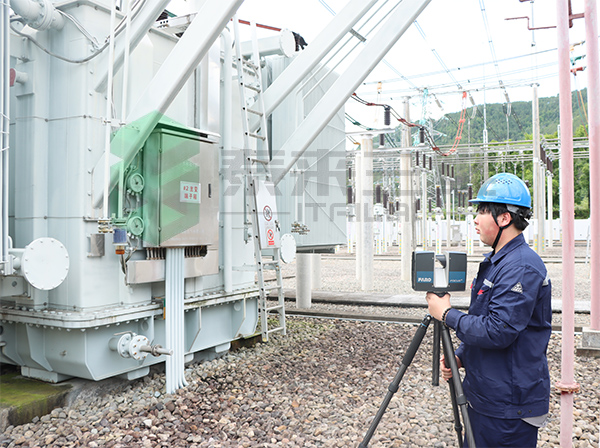

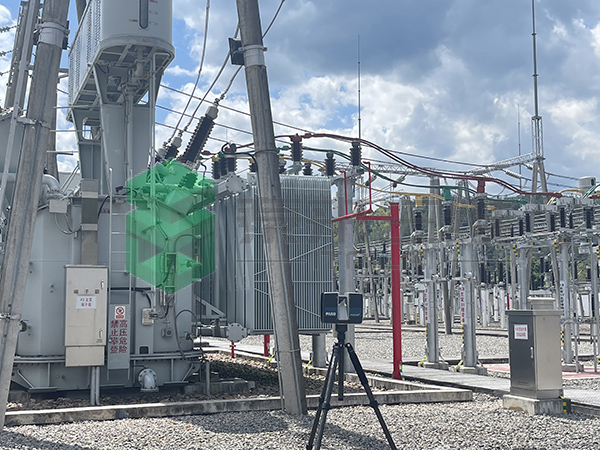

▍變電站三維掃描現場
1、作業地點:浙江麗水某變電站
2、作業內容:變電站三維數字化
3、使用設備: FARO Focus S350
4、成果:提供高精度變電站3D數字模型。

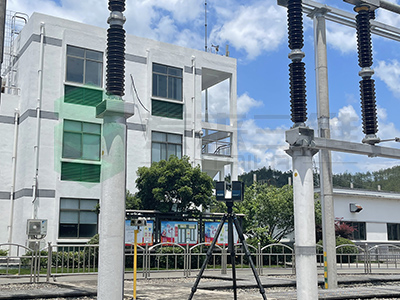

▍變電站三維掃描現場
1、自由設站掃描:適合非測繪專業人員操作,易學、高效。
2、布設標靶:數據整合快速,更加專業。
3、高精度快速掃描:每秒百萬點掃描速率,高效、快捷,節約成本。

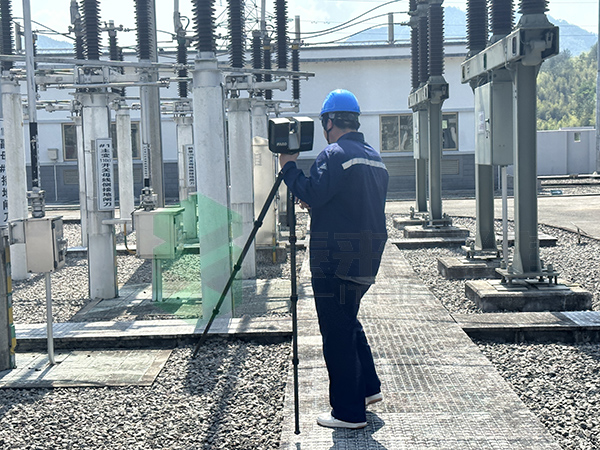

▍變電站三維掃描現場
①數據拼接:自動拼接,人工干預度小,勞動量低，高拼合準確性。

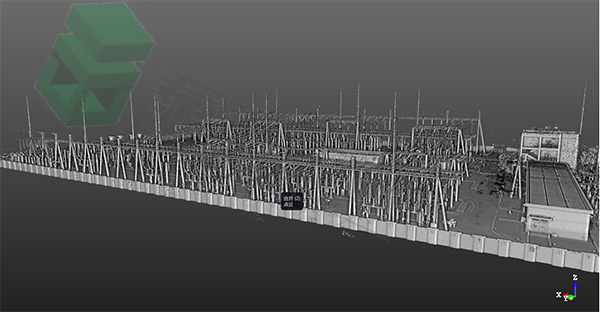

▍變電站點云部分截圖

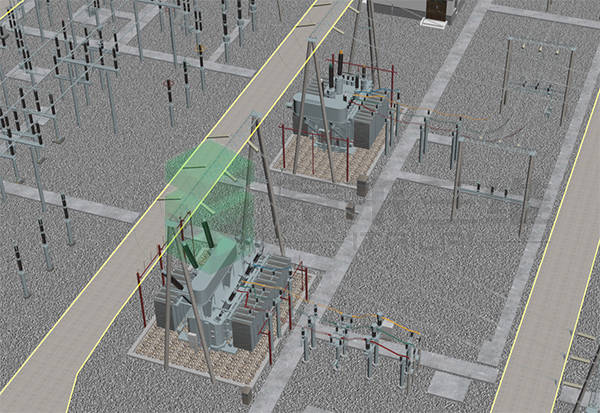

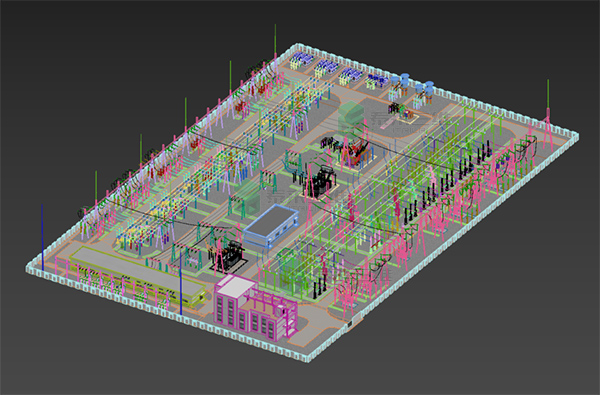

▍變電站三維模型
②擬合創建3D模型:高速自動化創建、擬合3D模型,簡便智能。

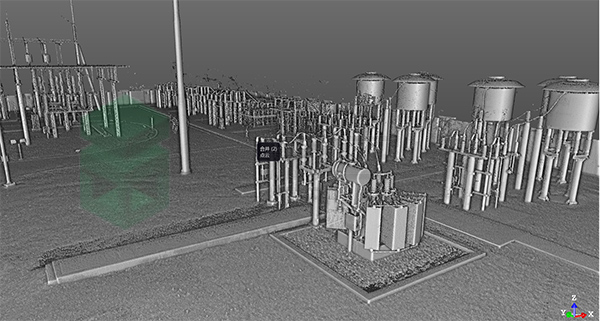

▍變電站點云部分截圖

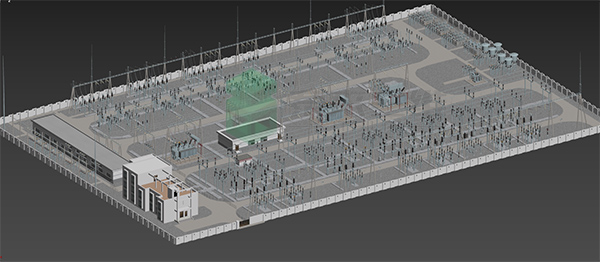

▍變電站三維模型
③材質貼圖:把高清紋理照片賦予3D素模,展現細節,極大還原現場真實性。
▍變電站點云部分截圖
▍變電站三維模型
電廠三維掃描最終的模型成果，可讓電廠管理人員對全廠的設備布置更直觀、更立體。方便施工進度管理和安排,消除或減少返工和浪費，有效運行電廠、維護管理，為全面實現數字化電廠提供科學、有效地手段。
