一.項目背景
我國現有水庫大部分建于20世紀50至70年代，限于當時歷史條件和運行年限已久，致今大多都出現了病險情況。為使這些病險水庫繼續正常發揮效益，需要對他們進行除險加固。同其他工程建設一樣，前期勘測是病險水庫加固不可缺少的環節。
某一工程隊對某水庫溢洪道需進行測量及制圖，由于溢洪道兩側山體過于陡峭，為測量人員帶來很大難度，于是利用三維激光掃描儀來對山體進行測量采集。
二.項目實施
1.現場數據采集， 確定控制點，附帶控制點掃描。

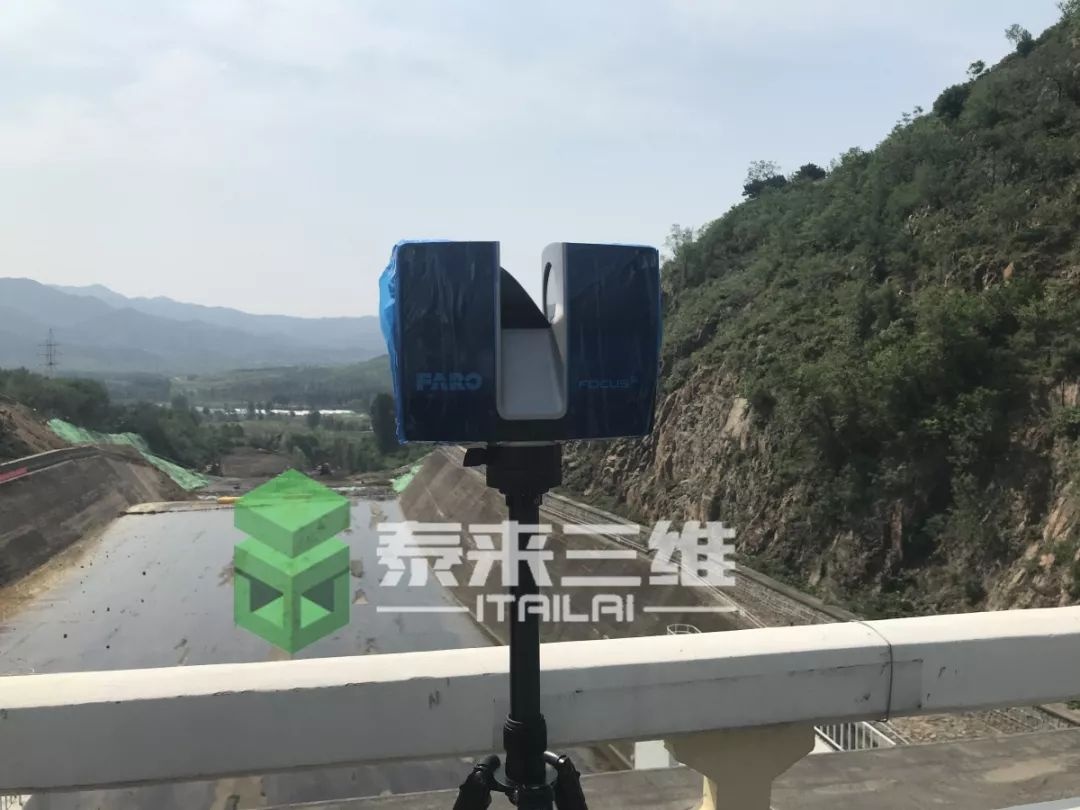

現場掃描

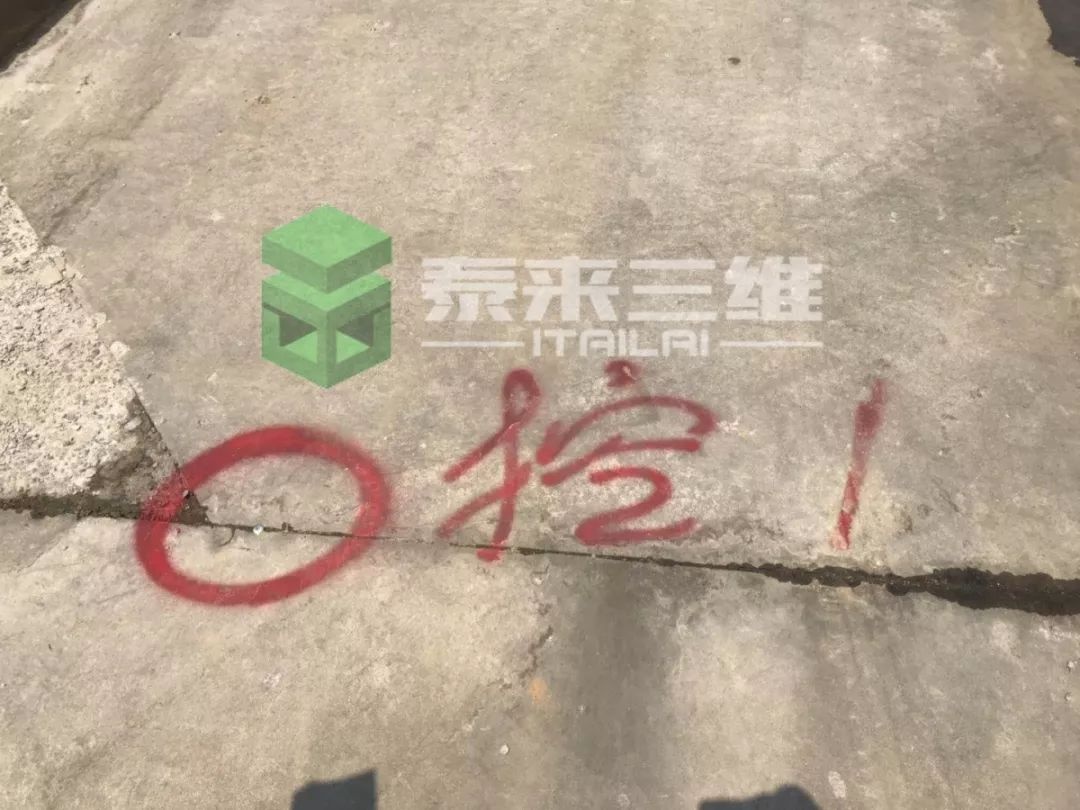

控制點
2.點云數據處理
對掃描的16站進行數據拼接，將真實控制點坐標與這片點云配對，使得每一個點都具有真實坐標。對整體點云進行去噪、抽稀后，得到兩側山體的稀疏點云數據，依靠軟件導出帶有真實坐標的點數據，以進行下一步地形圖等高線的繪制。

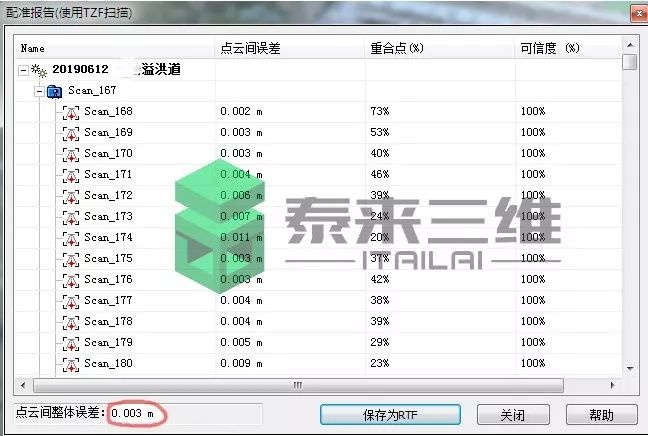

點云拼接誤差3mm，符合要求

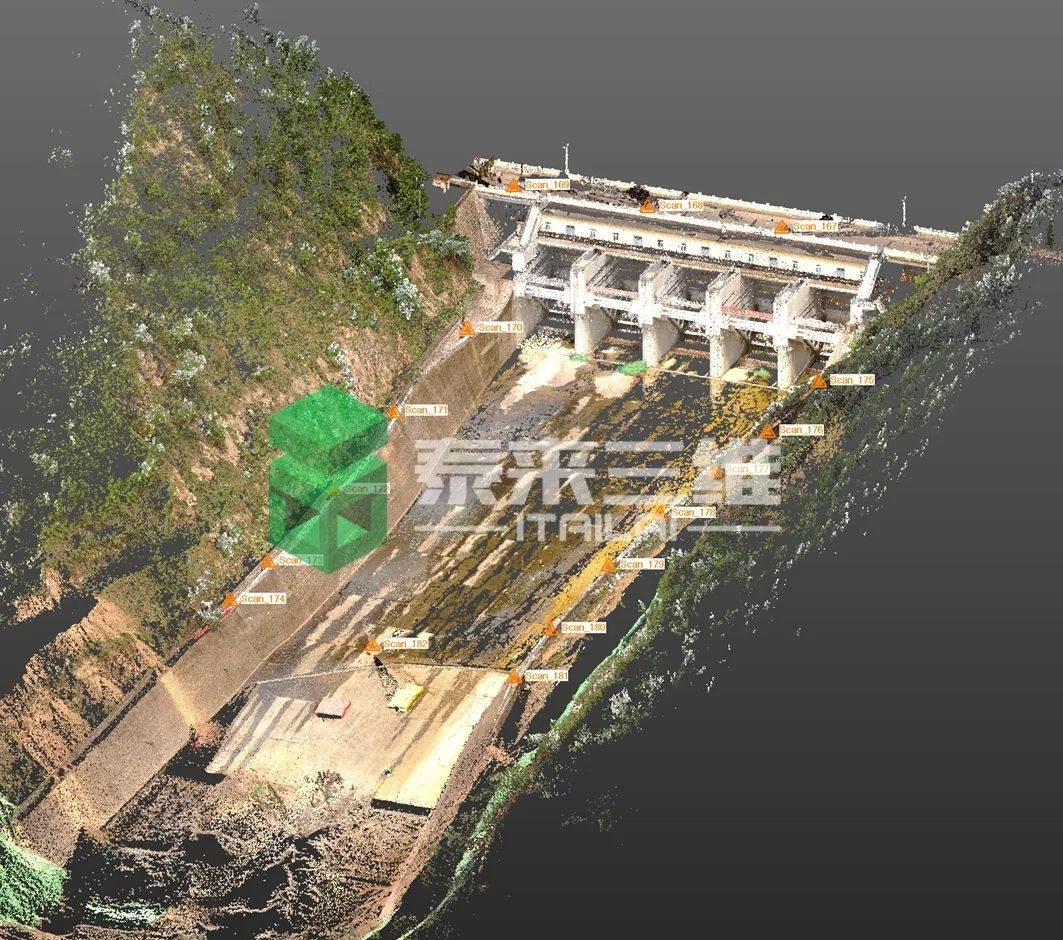

拼接后的點云數據

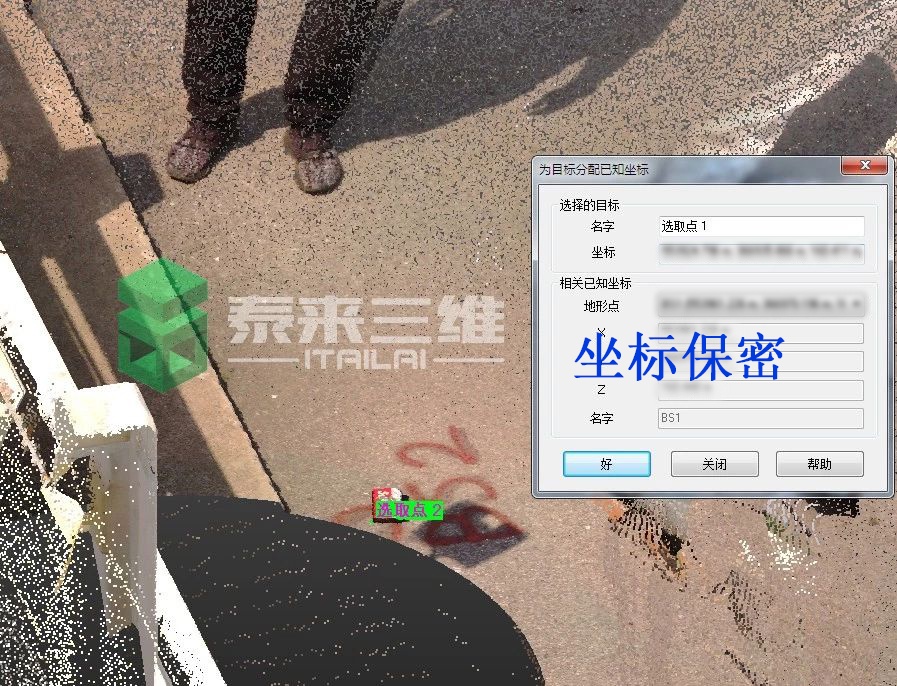

點云坐標配對

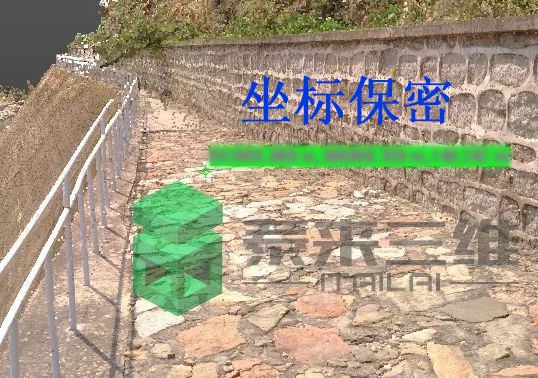

具有真實坐標的點云

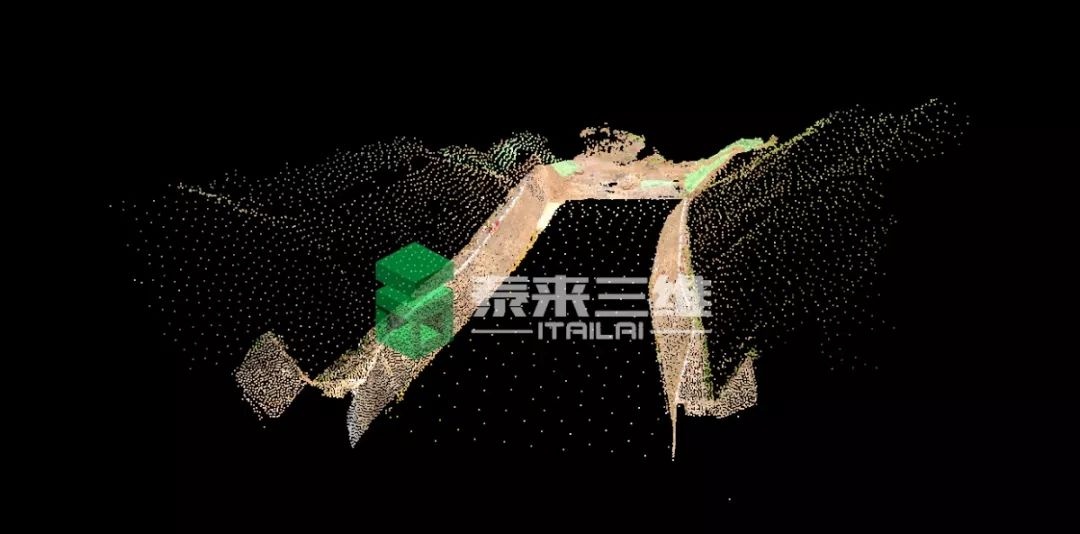

抽稀后所需的點云
3.繪制地形圖
將抽稀完之后的點導入CAD，利用CASS軟件依靠點云進行1：500地形圖繪制。

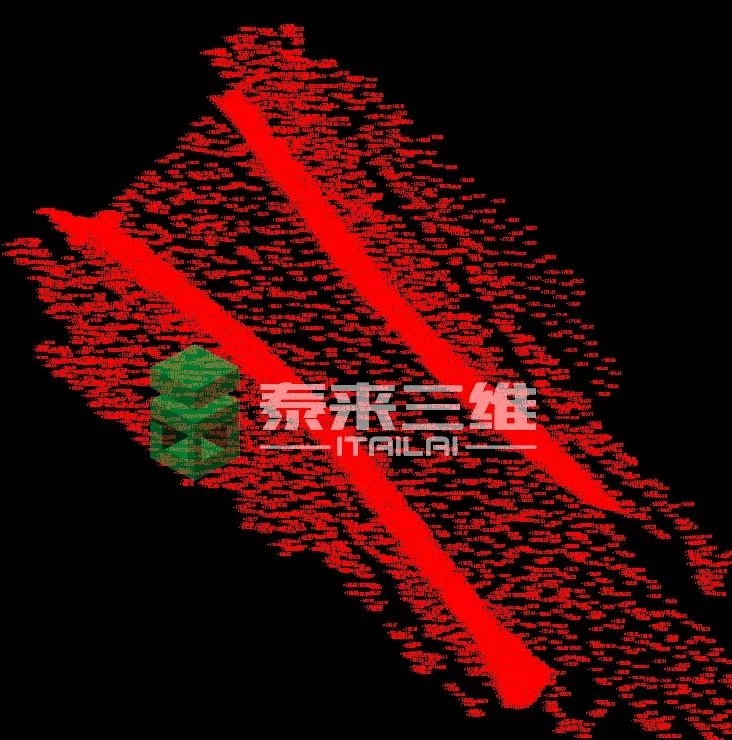

展開高程點

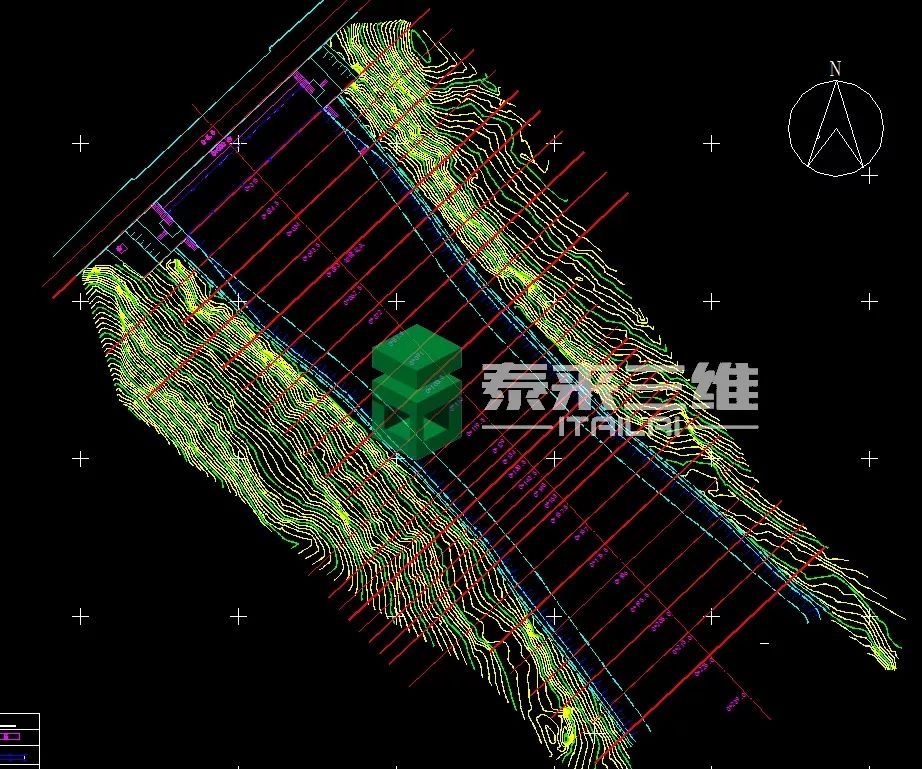

制作完成的1：500地形圖
三.項目總結
相比于傳統測量方式，三維激光掃描儀操作方便、設站靈活、采集效率高、數據大，能采取到測量人員無法企及的地方，安全更可靠。三維激光掃描在測繪各方面的應用越來越廣，進一步推動測繪事業的進步。
